В Китае создали электронный микроскоп с разрешением 0,1 нм, чтобы заглядывать в передовые чипы

Китай научился производить электронные микроскопы, способные различать детали размером в доли нанометра. Компания CIQTEK представила просвечивающий микроскоп TEM-F200, который поможет изучать структуру передовых микросхем и выявлять мельчайшие дефекты. Разработка собственных приборов такого класса — ещё один шаг Китая к снижению зависимости от зарубежного оборудования.

Обзор HONOR Pad X9b Max: универсальный большой планшет с антибликовым экраном

Мастерская локальных ИИ: салат картофельный с Qwen3.8

Лучший процессор под DDR4 в 2026 году: AM4 против LGA 1700

Сравнительный тест камер флагманских смартфонов (2026): итоги

Гид по выбору складного смартфона в 2026 году

Выбираем лучшие игровые ноутбуки на российском рынке (вторая половина 2026 года)

Групповое тестирование 46 видеокарт в The Witcher 3: Wild Hunt — Remastered

Компьютер месяца, спецвыпуск: выбираем мини-ПК для работы и развлечений в эпоху дефицита чипов памяти

Источник изображений: CIQTEK

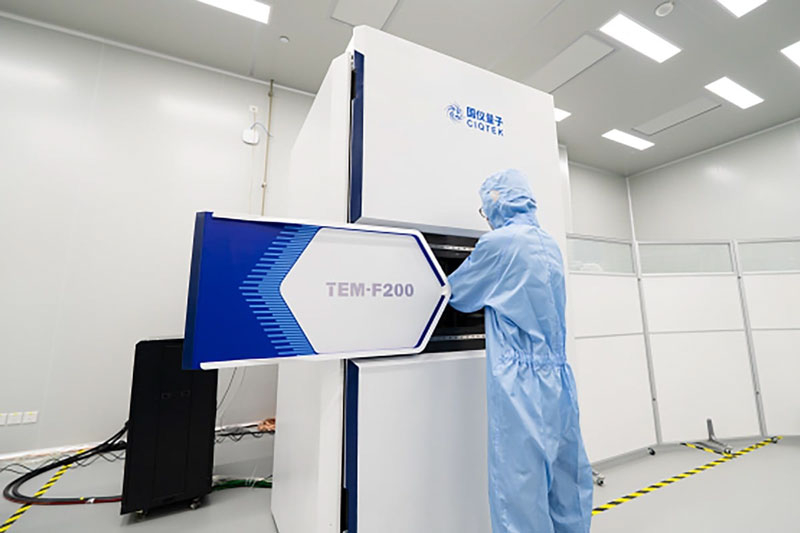

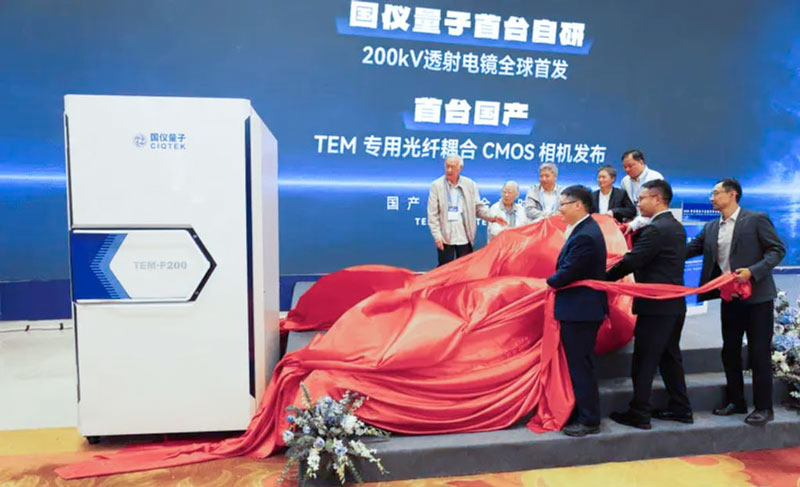

Так, в минувшие выходные китайская компания CIQTEK представила просвечивающий электронный микроскоп TEM-F200, рассчитанный на ускоряющее напряжение 200 кВ. Прибор способен достигать цифрового предела разрешения 0,1 нм, тогда как его точечное разрешение составляет 0,25 нм. Это означает, что напрямую можно увидеть два объекта на расстоянии 0,25 нм и с помощью цифровой обработки извлечь данные об образце с шагом 0,1 нм.

Просвечивающий электронный микроскоп формирует изображение, пропуская поток электронов через тонкий образец. Детекторы регистрируют прошедшие, рассеянные и дифрагированные электроны, что позволяет исследовать кристаллическую структуру материалов, границы между слоями и микроскопические дефекты. Ускоряющее напряжение 200 кВ обеспечивает электронам высокую энергию и позволяет исследовать достаточно плотные образцы определённой толщины, не разрушая их. Для работы с полупроводниками и новыми материалами это важно при анализе структуры микросхем и поиске причин производственных дефектов.

Оптическое разрешение микроскопов не способно оказаться ниже 250 нм. Электронная микроскопия, впервые реализованная немецкими учёными без малого 100 лет назад, позволяет заглянуть ещё глубже внутрь вещества и биологических тканей вплоть до визуализации вирусов и отдельных молекул.

Разработка TEM-F200 — часть усилий Китая по снижению зависимости от импортного научного оборудования. Помимо производства полупроводников, такие микроскопы применяются в материаловедении, биомедицинских исследованиях и контроле качества продукции. По заявлению CIQTEK, компания самостоятельно разработала ключевые модули, управляющее и аналитическое программное обеспечение, а также систему интеграции прибора. По её словам, микроскоп готов к массовому производству и отправке заказчикам.

Это не единственная компания в Китае, которая разрабатывает просвечивающие электронные микроскопы. В 2024 году научно-исследовательский институт Bioland Laboratory, базирующийся в Гуанчжоу, создал первую в стране коммерческую модель просвечивающего электронного микроскопа (ПЭМ) с полевой эмиссией TH-F120 и энергией пучка 120 кВ. Модель производится и продаётся компанией CIQTEK. Другой разработчик — компания Suzhou Bozhon Instrument Technology — в 2025 году представила первую в Китае коммерческую модель ПЭМ с пучком 200 кВ (BZ-F200).

Кроме того, в мае 2026 года Китайская академия наук анонсировала платформу Aeye-1 на базе просвечивающего электронного микроскопа, назвав ее первой в мире системой, управляемой искусственным интеллектом.

В то же время лучшими в мире по точечному разрешению считаются просвечивающие электронные микроскопы американской компании Thermo Fisher Scientific, обеспечивающие разрешение 0,08–0,078 нм. Также к числу лучших относятся японские электронные микроскопы компаний JEOL и Hitachi.
